Diseño del generador del gas 1.2MW
Toldo
Los 30 pies de toldo largo se diseñan exclusivamente para el generador 1.2MW. La superficie es cubierta por el poliuretano que es brillante y desgaste-resistencia. En el toldo, hay gabinete de control, cabina del generador, entrada de aire/sistema de filtración del mercado. En el top del toldo, hay sistema de enfriamiento horizontal. El suministro de gas se fija en un extremo y el cable de transmisión está conectado de otro extremo. Esta disposición hace el arreglo del tubo y del cable de gas del sitio fácil y conveniente.

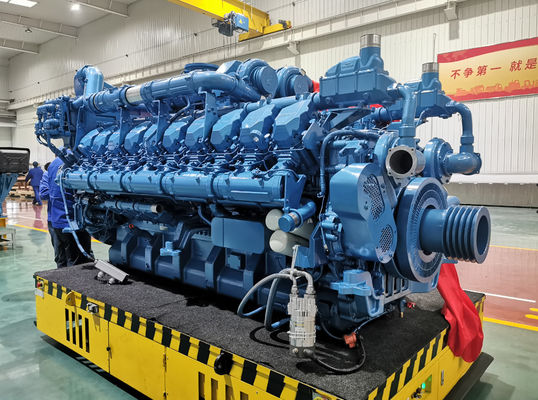

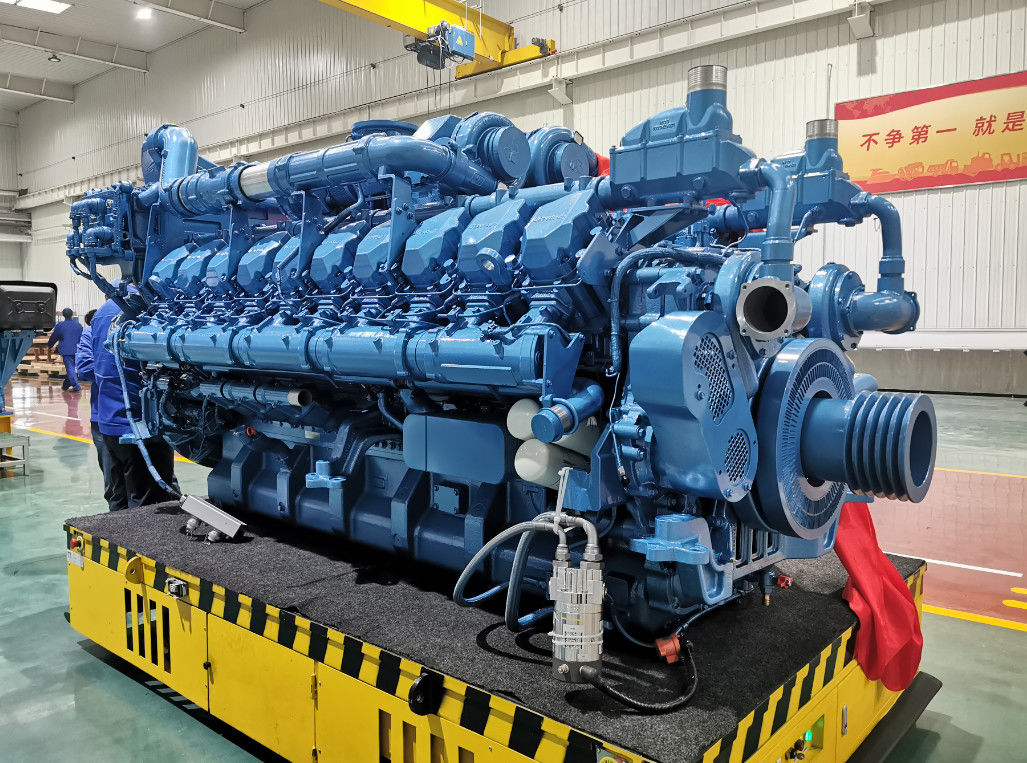

Motor de gas
Se selecciona el NG de Baudouin 16M33D1289 y el motor del biogás. El motor de gas se desarrolla profundamente en sistemas de control del combustible para mejorar su adaptatividad eléctrica de la eficacia, de la confiabilidad y del combustible con certeza trabajo condiciones. El desarrollo también dar la consideración para la sensibilidad, la economía del combustible, la confiabilidad y la seguridad dinámicas.

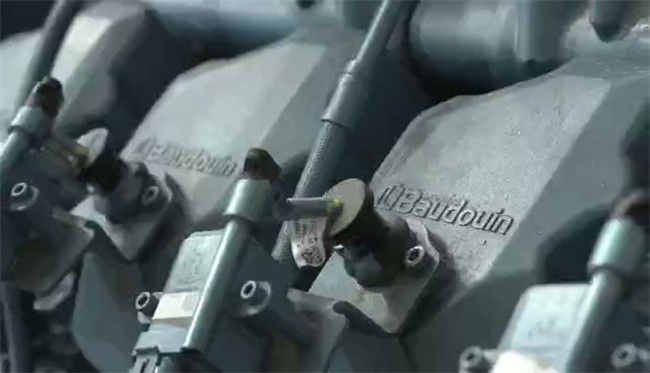

El motor de gas probado es controlado por el sistema de control pobre importado del cierre-lazo del gas que incluye el último sistema de control de Woodward, sistema de ignición inteligente de Hoerbiger, alto turbocompresor eficiente de ABB, ignición compactiva en-dependiente del solo cilindro, sistema de regulación de la velocidad eléctrica, sistema de control del cierre-lazo del combustible, el sistema de la autoadaptación del ambiente y el uno mismo diagnostican y el sistema de protección. Todos estos sistemas asegurarán el control exacto y confiable del motor de gas y asegurarán su económico, dinámico y funcionamientos medioambientales. Los sistemas también son optimizados por nuestra compañía para alcanzar altas confiabilidad y eficacia.

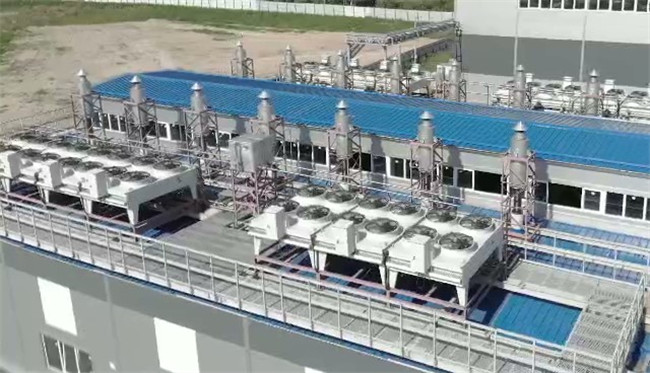

Sistema de enfriamiento
El control eléctrico horizontal del cierre-ciclo de la capacidad de la refrigeración por agua del sistema de enfriamiento de la temperatura alta-baja, arriba eficientes, de la energía baja de las fans, del refrigerador intermedio y de la chaqueta se equipa para permitir el generador que es utilizado en diversa temperatura ambiente.
Parámetros del sistema de enfriamiento de la tabla 3-1:1.2MW
| |
Radiador de la chaqueta |
Radiador del refrigerador intermedio |
| Temperatura ambiente diseñada |
50℃ |
45℃ |
| Poder de enfriamiento diseñado |
960kW |
130kW |
| redundancia de enfriamiento 1200kW |
115% |
122% |
| redundancia 1100kWCooling |
128% |
139% |
| redundancia 1000kWCooling |
143% |
155% |
| Área del radiador |
≥670㎡ |
≥505㎡ |
| Materiales |
Tubos de cobre/aletas de cobre |
Tubos de cobre/aletas de cobre |
| Temperatura ambiente aplicada |
-30℃~50℃ |
-30℃~45℃ |
Alternador
El generador síncrono sin cepillo de la corriente alternada de Mecc Alte ECO46 con fortalecer componentes móviles se selecciona para mejorar la resistencia de los alternadores para cargar impacto e interferencia y para asegurar su operación confiable y estable a largo plazo.
Sistema de control del sistema de generador
El sistema de control del generador es DEIF que el sistema de control inteligente del generador que realiza comienzo automático, acelera, encendiendo, asignación paralela, de la carga, separación del freno, enfriamiento y alto. Teledirigido y sistema de vigilancia está también disponible.
Parámetros técnicos del generador del gas
Parámetros técnicos para el generador del gas 1.2MW/400V
| S.N |
Artículo |
Parámetros |
| 1 |
Sistema de generador |
Generador del gas 1.2MW con el toldo |
| 1,1 |
Modelo del generador |
EW-1200NGB-1/4A |
| 1,2 |
Poder clasificado |
1200kW |
| 1,3 |
Corriente clasificada |
2165A |
| 1,4 |
Voltaje clasificado |
230/400V |
| 1,5 |
Frecuencia clasificada |
50Hz |
| 1,6 |
Modo de lanzamiento |
Comienzo eléctrico de DC24V |
| 1,7 |
Regulación de la velocidad |
Regulación eléctrica |
| 1,8 |
Control del combustible |
Pobre, control del Cierre-lazo |
| 1,9 |
Ignición |
Ignición En-dependiente de la alta energía cilindro eléctrico del control del solo |
| 1,10 |
Control del sistema de generador |
Inicio/parada del Uno-botón |
| 1,11 |
Consumo del lubricante |
≤0.2g/kWh |
| 1,12 |
Eficacia eléctrica |
el ≥40.1% (carga del 80%~100%) |
| 1,13 |
Dimensiones |
9000×3000×2900m m (altura después de la instalación 4500m m) |
| 1,14 |
Peso neto |
14900kg |
| 2 |
Motor |
| 2,1 |
Marca |
Weichai/Baudouin |
| 2,2 |
Modelo |
16M33D1280NG |
| 2,3 |
Dislocación |
52.3L |
| 2,4 |
Toma de aire |
Turbocharge, refrigerador intermedio forzado, estructura de la Cuatro-válvula |
| 2,5 |
RPM clasificada |
1500r/min |
| 2,6 |
Enfriamiento |
Refrigerador intermedio agua-aire, refrigeración por agua forzada |
| 2,7 |
Lubricación |
Lubricación forzada del chapoteo |
| 2,8 |
Eficacia termal del motor |
el 42% |
| 3 |
Alternador |
| 3,1 |
Marca |
Alte de Mecc |
| 3,2 |
Modelo |
ECO46 1S4A |
| 3,3 |
Factor de poder |
0,8 (retraso) |
| 3,4 |
Generación de eficacia |
95,3% |
| 3,5 |
Capacidad del alternador |
1500kVA |
| 3,6 |
Fase |
alambre trifásico 4 |
| 3,7 |
Grado del aislamiento |
H |
| 3,8 |
Grado de la protección |
IP23 |
| 4 |
Sistema de control del sistema de generador |
| 4,1 |
Marca |
Deif |
| 4,2 |
Modelo |
AGC200 |
| 4,3 |
Funciones |
inicio del Uno-botón/parada, exhibición de datos, grabación, protección y supervisión etc. |
| 4,4 |
Displayer |
RPM/distribución de carga actual de funcionamiento del poder reactivo del poder activo de la frecuencia del voltaje de las horas de la presión del lubricante/de la temperatura del agua etc |
| 4,5 |
Funciones de la protección |
Control alarmante y automático para la temperatura del apogeo, la presión baja del lubricante, sobre velocidad, sobreintensidad de corriente, punto bajo del voltaje de AC/DC/alto, cortocircuito etc |
| 5 |
Toldo |
Toldo a prueba de polvo con la ventilación de presión positiva |
|
1. Los datos se basan en valor del calor en o por encima del gas natural 35.88MJ/Nm3 que se ajustan a los estándares ISO8528/1, ISO3046/1 y BS5514/1.
2. Los datos técnicos adquirieron bajo condiciones estándar: presión barométrica: 100kPa, temperatura ambiente: 25°C, humedad relativa: el 30%.
3. Bajo condiciones estándar los datos se ajustan al estruendo ISO estándar 3046/1evaluation. La tolerancia clasificada del consumo del gas natural está dentro del ±5%.
4. El factor de poder es 0,8 y arriba.
5. El humo Nox afirma ≤500ppm;
|
Funciones del generador del gas
Modelo de lanzamiento
Los generadores del gas son encendidos por la batería de 24V DC. Ninguna otra fuente de alimentación diesel del generador o de la rejilla necesitó.
Parada emeregente
Hay parada emeregente manual y parada de emergencia automática del fracaso cuando se trata de salida del gas natural, la sobreintensidad de corriente etc.
Control del generador del gas
el control del Uno-botón, el ajuste auto del ratio aire-combustible, el control auto del factor de poder, el aumento automático de la carga y la disminución se pueden observar en el generador.
Sistema de control del generador: El gabinete de control tiene un displayer. En el gabinete, hay reguladores, retransmisiones, fusibles, metros, ajustando los botones, los indicadores y el botón de paro emeregente para supervisar y para controlar el proceso de trabajo del generador.
Protección del generador en caso del fracaso
El sistema de control tiene funciones de la protección y alarmings sanos/ligeros para la carga excesiva, sobre corriente, cortocircuito, poder reverso, underfrequency, overfrequency, undervoltage, la sobretensión, sobre la velocidad etc.
Para los fracasos leves como la temperatura alta del agua de enfriamiento, la presión baja del lubricante, sobre carga, inicio del fall, allí será ligera y se permite la parada alarmante y auto o manual sana.
Para el fracaso severo como la temperatura alta del motor, de la presión baja del lubricante, sobre la velocidad etc, parará automáticamente y alarmando será enviado.
