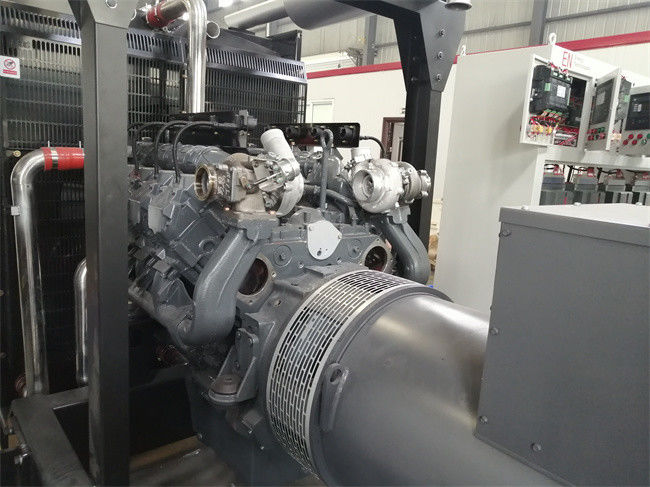

Generador del gas natural de CHP del generador del gas de 1200KW Baudouin CNG

Descripción de producto

1200 generador del gas de CHP del kilovatio Baudouin Natural Gas Engine (CHP) CNG

1,1 requisitos básicos del proyecto

1.1.1 voltaje de salida: 400kV

Frecuencia: 50Hz

Factor de poder: 0,9 y arriba.

1.1.2 modo de operación: Aislado y sincronizado. Se requieren los generadores son encendidos por inicio negro del poder 24V, ninguna fuente de alimentación exterior.

1.1.3. Otros requisitos: Los generadores estarán en toldo con el sistema de enfriamiento horizontal y las fans eléctricas. Los dispositivos amonestadores de la salida del gas son necesarios.

1,2 composición del gas y valor del calor

El suministro de gas natural diario es 60000 metros cúbicos por día. Sin embargo, la presión de gas no está clara. Los sistemas de generador necesitan la presión de gas natural alrededor de la composición del gas natural 20-50kPa.G como siguiente:

Composición del gas natural del cuadro 1-1

Tipo de gas	El por ciento de topo	Observaciones
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
AR	0,05%
Él	0,03%
H2	0,6%
CO2	0,08%

El valor del calor del gas natural está alrededor del ³ 40.6MJ/Nm. El generador del gas puede, según la variante de la composición del gas, ajusta automáticamente la concentración de gas natural y la sincronización de la ignición para asegurar la operación confiable y eficiente del generador sí mismo.

2. Generadores del gas

Se seleccionan los motores de gas de Weichai 16M33D1280NG y los alternadores del alte ECO46 del mecc. En un toldo, se integra un generador del gas 1.2MW, un sistema de enfriamiento horizontal y un sistema de control. El toldo es prueba de la arena y del amento. El diseño de control de la zona de temperatura permite el generador se actúe normalmente en la gama de temperaturas -30℃ a 50℃.

La capacidad total de la central eléctrica es 12MW y se combinan todos los generadores. Los generadores uces de los pueden ser el sistema de reserva que permite el cambio urgente de cualquier otro generador. Un interruptor del aislante está instalado para cada uno del generador que aislará cualquier generador del gas cuando sea necesario.

Modelo del generador: EW-1200NGB-1/4A.

Diseño del generador del gas 1.2MW

3,1 toldo

Los 30 pies de toldo largo se diseñan exclusivamente para el generador 1.2MW. La superficie es cubierta por el poliuretano que es brillante y desgaste-resistencia. En el toldo, hay gabinete de control, cabina del generador, entrada de aire/sistema de filtración del mercado. En el top del toldo, hay sistema de enfriamiento horizontal. El suministro de gas se fija en un extremo y el cable de transmisión está conectado de otro extremo. Esta disposición hace el arreglo del tubo y del cable de gas del sitio fácil y conveniente.

3,2 motor de gas

Se selecciona el motor de gas de Baudouin 16M33D1289NG. El motor de gas se desarrolla profundamente en sistemas de control del combustible para mejorar su adaptatividad eléctrica de la eficacia, de la confiabilidad y del combustible con certeza trabajo condiciones. El desarrollo también dar la consideración para la sensibilidad, la economía del combustible, la confiabilidad y la seguridad dinámicas.

El motor de gas probado es controlado por el sistema de control pobre importado del cierre-lazo del gas que incluye el último sistema de control de Woodward, sistema de ignición inteligente de Hoerbiger, alto turbocompresor eficiente de ABB, ignición compactiva en-dependiente del solo cilindro, sistema de regulación de la velocidad eléctrica, sistema de control del cierre-lazo del combustible, el sistema de la autoadaptación del ambiente y el uno mismo diagnostican y el sistema de protección. Todos estos sistemas asegurarán el control exacto y confiable del motor de gas y asegurarán su económico, dinámico y funcionamientos medioambientales. Los sistemas también son optimizados por nuestra compañía para alcanzar altas confiabilidad y eficacia.

3,3 sistema de enfriamiento

El control eléctrico horizontal del cierre-ciclo de la capacidad de la refrigeración por agua del sistema de enfriamiento de la temperatura alta-baja, arriba eficientes, de la energía baja de las fans, del refrigerador intermedio y de la chaqueta se equipa para permitir el generador que es utilizado en diversa temperatura ambiente.

Parámetros del sistema de enfriamiento de la tabla 3-1:1.2MW

	Radiador de la chaqueta	Radiador del refrigerador intermedio
Temperatura ambiente diseñada	50℃	45℃
Poder de enfriamiento diseñado	960kW	130kW
redundancia de enfriamiento 1200kW	115%	122%
redundancia 1100kWCooling	128%	139%
redundancia 1000kWCooling	143%	155%
Área del radiador	≥670㎡	≥505㎡
Materiales	Tubos de cobre/aletas de cobre	Tubos de cobre/aletas de cobre
Temperatura ambiente aplicada	-30℃~50℃	-30℃~45℃

3,4 alternador

El generador síncrono sin cepillo de la corriente alternada de Mecc Alte ECO46 con fortalecer componentes móviles se selecciona para mejorar la resistencia de los alternadores para cargar impacto e interferencia y para asegurar su operación confiable y estable a largo plazo.

3,5 sistema de control del sistema de generador

El sistema de control del generador es DEIF que el sistema de control inteligente del generador que realiza comienzo automático, acelera, encendiendo, asignación paralela, de la carga, separación del freno, enfriamiento y alto. Teledirigido y sistema de vigilancia está también disponible.

3,6 parámetros técnicos del generador del gas

Parámetros técnicos del cuadro 3-2 para el generador del gas 1.2MW/400V

S.N	Artículo	Parámetros
1	Sistema de generador	Generador del gas 1.2MW con el toldo
1,1	Modelo del generador	EW-1200NGB-1/4A
1,2	Poder clasificado	1200kW
1,3	Corriente clasificada	2165A
1,4	Voltaje clasificado	230/400V
1,5	Frecuencia clasificada	50Hz
1,6	Modo del inicio	Comienzo eléctrico de DC24V
1,7	Regulación de la velocidad	Regulación eléctrica
1,8	Control del combustible	Pobre, control del Cierre-lazo
1,9	Ignición	Ignición En-dependiente de la alta energía cilindro eléctrico del control del solo
1,10	Control del sistema de generador	Inicio/parada del Uno-botón
1,11	Consumo del lubricante	≤0.2g/kWh
1,12	Eficacia eléctrica	el ≥40.1% (carga del 80%~100%)
1,13	Dimensiones	9000×3000×2900m m (altura después de la instalación 4500m m)
1,14	Peso neto	14900kg
2	Motor
2,1	Marca	Weichai/Baudouin
2,2	Modelo	16M33D1280NG
2,3	Dislocación	52.3L
2,4	Toma de aire	Turbocharge, refrigerador intermedio forzado, estructura de la Cuatro-válvula
2,5	RPM clasificada	1500r/min
2,6	Enfriamiento	Refrigerador intermedio agua-aire, refrigeración por agua forzada
2,7	Lubricación	Lubricación forzada del chapoteo
2,8	Eficacia termal del motor	el 42%
3	Alternador
3,1	Marca	Alte de Mecc
3,2	Modelo	ECO46 1S4A
3,3	Factor de poder	0,8 (retraso)
3,4	Generación de eficacia	95,3%
3,5	Capacidad del alternador	1500kVA
3,6	Fase	alambre trifásico 4
3,7	Grado del aislamiento	H
3,8	Grado de la protección	IP23
4	Sistema de control del sistema de generador
4,1	Marca	Deif
4,2	Modelo	AGC200
4,3	Funciones	inicio del Uno-botón/parada, exhibición de datos, grabación, protección y supervisión etc.
4,4	Displayer	RPM/distribución de carga actual de funcionamiento del poder reactivo del poder activo de la frecuencia del voltaje de las horas de la presión del lubricante/de la temperatura del agua etc
4,5	Funciones de la protección	Control alarmante y automático para la temperatura del apogeo, la presión baja del lubricante, sobre velocidad, sobreintensidad de corriente, punto bajo del voltaje de AC/DC/alto, cortocircuito etc
5	Toldo	Toldo a prueba de polvo con la ventilación de presión positiva
1. Los datos se basan en valor del calor en o por encima del gas natural 35.88MJ/Nm3 que se ajustan a los estándares ISO8528/1, ISO3046/1 y BS5514/1. 2. Los datos técnicos adquirieron bajo condiciones estándar: presión barométrica: 100kPa, temperatura ambiente: 25°C, humedad relativa: el 30%. 3. Bajo condiciones estándar los datos se ajustan al estruendo ISO estándar 3046/1evaluation. La tolerancia clasificada del consumo del gas natural está dentro del ±5%. 4. El factor de poder es 0,8 y arriba. 5. El humo Nox afirma ≤500ppm;

• Funciones del generador del gas
• Modelo de lanzamiento

Los generadores del gas son encendidos por la batería de 24V DC. Ninguna otra fuente de alimentación diesel del generador o de la rejilla necesitó.

• Parada emeregente

Hay parada emeregente manual y parada de emergencia automática del fracaso cuando se trata de salida del gas natural, la sobreintensidad de corriente etc.

• Control del generador del gas

el control del Uno-botón, el ajuste auto del ratio aire-combustible, el control auto del factor de poder, el aumento automático de la carga y la disminución se pueden observar en el generador.

Sistema de control del generador: El gabinete de control tiene un displayer. En el gabinete, hay reguladores, retransmisiones, fusibles, metros, ajustando los botones, los indicadores y el botón de paro emeregente para supervisar y para controlar el proceso de trabajo del generador.

• Protección del generador en caso del fracaso

El sistema de control tiene funciones de la protección y alarmings sanos/ligeros para la carga excesiva, sobre corriente, cortocircuito, poder reverso, underfrequency, overfrequency, undervoltage, la sobretensión, sobre la velocidad etc.

Para los fracasos leves como la temperatura alta del agua de enfriamiento, la presión baja del lubricante, sobre carga, inicio del fall, allí será ligera y se permite la parada alarmante y auto o manual sana.

Para el fracaso severo como la temperatura alta del motor, de la presión baja del lubricante, sobre la velocidad etc, parará automáticamente y alarmando será enviado.

• Condiciones para la operación del generador
  • Requisito del gas natural
    • En el poder clasificado la presión de gas natural en el reborde de la entrada estará dentro de 20kPa≥P≥50kPa.
    • En el tubo de entrada del gas natural del poder clasificado la identificación será DN80 o arriba.
    • En el calor del gas de la operación normal el valor es el ³ 40.6MJ/Nm, considerando el resto de las circunstancias, la tarifa natural del suministro de gas será 2500Nm el ³ /h o arriba (calculado en la carga 10MW).

Cuadro 5-1: Composiciones requeridas para el gas natural

Tipo de gas	Artículo	Requisito
Gas natural	Caliente el ³ del valor MJ/Nm	≥34
	Contenido CH4 por el volumen %	≥82
	³ total del azufre mg/Nm	≤200
	³ del contenido mg/Nm de H2S	≤15
	Μm del tamaño de partícula de la impureza	<5
	Contenido del ³ de la impureza g/m	≤0.03

Nota: Habrá efecto al motor si el gas natural no está como sea necesario.

• Líquido refrigerador

Cada motor será llenado de 560L del líquido refrigerador. El líquido refrigerador será moho, escala y congelación resistentes y contendrá el glicol. Requisito exacto como tabla de siguiente.

Requisito del líquido refrigerador del cuadro 5-2

Temperatura ambiente	Porcentaje del líquido refrigerador
	Porcentaje del volumen del glicol	Porcentaje del volumen del agua
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5,3 lubricante

Cada motor será llenado de 190 litros de lubricante por primera vez y cada uno substituir el volumen será 170 litros. El lubricante exclusivo del motor del gas (CNG/LNG) será añadido.

Modelo del lubricante contra temperatura ambiente como tabla de siguiente

Cuadro 5-3: Código del lubricante y temperatura correspondiente

Código del lubricante	Gama de temperaturas ambiente
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5,4 temperatura ambiente y humedad

Los sistemas de generador están para la temperatura ambiente -30℃~50℃; Si la temperatura ambiente está sobre 40℃, el poder clasificado del generador disminuirá. El aumento de la temperatura ambiente cada 5℃, poder clasificado del sistema de generador disminuirá el 5%.

La humedad permitida máxima es el 95%. Cuando la humedad está sobre el 30%, tendrá efecto sobre el generador.

5,5 altitud

El sistema de generador permitió altitud es no más los que 3000m; si la altitud está sobre el 1000m, el poder clasificado disminuirá por el 3% para cada aumento de la altitud de 500 m.

• Garantía de calidad

El período de garantía estará a 12 meses a partir de la fecha de EXW o de 3000 horas de operación, cualquiera viene primero. El fabricante proporcionará a los ingenieros del comprador del manual y del tren del usuario del generador del gas. Cualquier daño causado por el misoperation o la operación incorrecta será responsabilidad del comprador.
